DAÜ ve Metro Tekerlek Takımı Bakımı İçin Otomatik Tekerlek Takımı Montaj Hücresi

DAÜ ve Metro Tekerlek Takımı Bakımı İçin Otomatik Tekerlek Takımı Montaj Hücresi

Tekerlek Takımı Montaj Hücresi Montaj Hattı

Uygulama kapsamı:
Bu Tekerlek Takımı montaj hücresi, esas olarak şanzımanlı EMU ve Metro tekerlek takımlarının otomatik montajı için ve ayrıca binek otomobiller için tekerlek ve fren disklerinin montajı için geçerlidir.Montajına devam etmek için bir konumlandırmahem tekerlekler hem de fren diskleri.

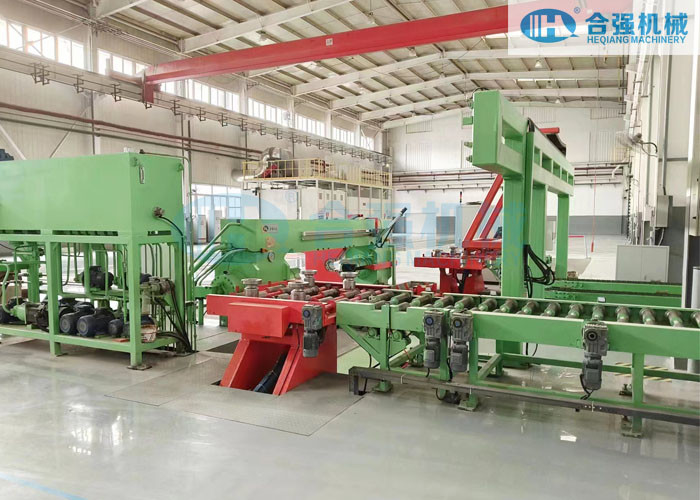

Tekerlek Takımı Montaj Hücresi temel olarak şunlardan oluşur:

• 1 takım çift silindirli tekerlek seti presi
• 1 takım Tekerlek (fren diski) konveyör hattı
• 1 takım Aks konveyör hattı
• Tekerlekleri ve fren disklerini toplamak için 1 takım manipülatör.
• 1 takım tekerlek döndürme ve ön montaj makinesi
• Tekerlek takımını ön montaj makinesinden tekerlek takımı presine aktarmak için 1 takım tekerlek seti aktarma arabası
• Tekerlek setini tekerlek presinden dışarı aktarmak için 1 set tekerlek seti aktarma arabası.

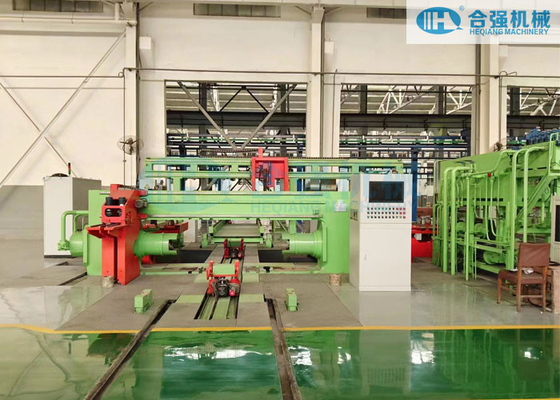

Wheelset Press'in teknik parametreleri:

(*Açıklamalar: Yukarıdaki parametreler gösterge niteliğindedir ve müşterinin gereksinimlerine göre değiştirilebilir. Müşteri, sözleşme yapıldıktan sonra tasarım çalışması için ayrıntılı tekerlek takımı çizimlerini sağlayacaktır.)

Wheel Mount Press'in Performans Özellikleri:

• 2 tekerleği aynı dingile aynı anda otomatik olarak, dingili döndürmeden ve sırayla önce teker dingilin bir tarafında sonra teker diğer tarafında otomatik olarak monte edin
• İç mesafeyi ve tekerlek konumu toleransını otomatik olarak kontrol edin.
• Tam otomatik presleme işlemini kontrol etmek ve gerçekleştirmek için Siemens S7-300 PLC ve AdvanTech Endüstriyel bilgisayar.
• Hem otomatik hem de manuel mod mevcuttur.
• Tekerlek takımı presi, tüm süreci izleyebilir ve kontrol edebilir, presleme durumunu tespit edebilir.
  tekerlek takımı ve endüstriyel bilgisayar aracılığıyla analiz edin ve işleyin.Basınca karşı yer değiştirme eğrisini ve diğer sonuçları ekrana ve yazıcıya aktarabilir.
• Ölçüm birimi ilgili verileri otomatik olarak algılayıp toplayacak ve ekranda görüntüleyecektir.
• Montaj eğrisinin otomatik kaydı
• Genel portal çerçeve yapısı,yüksek mukavemet, iyi sertlik ve daha az deformasyon ile.
• Hareketli dayanıklı kolon.
• Çift ram silindir presleme.
• Tekerlek montajı için benzersiz Buluş patentli silindirik şahmerdan, yüksek presleme hassasiyeti.
• Merkezi delik konumlandırma için özel patentli merkezleme mekanizmaları.
• Standart roll-in veya pass-through tasarımı.


Hubei Heqiang'a Genel Bakış:
Hubei Heqiang Machinery, Çin'deki tekerlek seti pres makinelerinin 1 numaralı üreticisidir.Demiryolu ve diğer ilgili endüstrilerde mevcut olan en gelişmiş tekerlek seti presleme ekipmanını sunar.Tekerlek takımı presleri, aks üzerindeki tüm elemanları (tekerlek diskleri, fren diskleri, dişliler ve yataklar) monte etmek ve sökmek için kullanılır.İsteğe bağlı olarak hem tek hem de çift silindirli versiyon ve 200 ila 800 ton kapasite aralığı.Geniş makine yelpazemiz, hem bakım hem de seri üretim uygulamalarında tüm müşteri gereksinimlerini karşılayabilir.

Tam otomatik çift silindirli tekerlek takımı presimiz, bugün piyasada bulunan en gelişmiş tekerlek pres makinesidir.200 ila 500 ton arasında değişen kapasitelerde mevcuttur.Bu makine, her bir tekerlek seti bileşenini yüksek hassasiyetle konumlandırmak için yüksek teknoloji ürünü bir servo sistemi ve bir dizi ölçüm cihazı kullanan son teknoloji ölçüm sistemimizle birlikte makinenin her iki tarafında hassas bir şekilde konumlandırılmış bir silindire sahiptir.Tüm takımlar uzmanlaşmıştır ve çok çeşitli tekerlek seti bileşenlerini ve konfigürasyonlarını güvenli bir şekilde barındırmak için kolayca değiştirilebilir.Montaj işlemi tamamlandıktan sonra tekerlek sırt sırta, eksenel salgı ve radyal salgı ölçümlerini gerçekleştirmek için makineyle birlikte sağlanacak bir döndürme cihazı isteğe bağlıdır.
