Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Başvuru: | Demiryolu depoları | kullanım: | Tekerlek takımının sökülmesi |
---|---|---|---|
baskı kuvveti: | 4000 KN | Ram silindiri: | Çift silindir |
piston stroku: | 1100 mm | Devir süresi: | 5 dakikadan fazla değil |
Kontrol modu: | PLC + endüstriyel bilgisayar | Toplam Kurulu Güç: | 100 kW |
Vurgulamak: | Yük Arabası Tekerlek Seti Presi,Yük Arabası Tekerlek Seti Sökme Hücresi,Yük Arabası tekerlek takımı montaj hücresi |

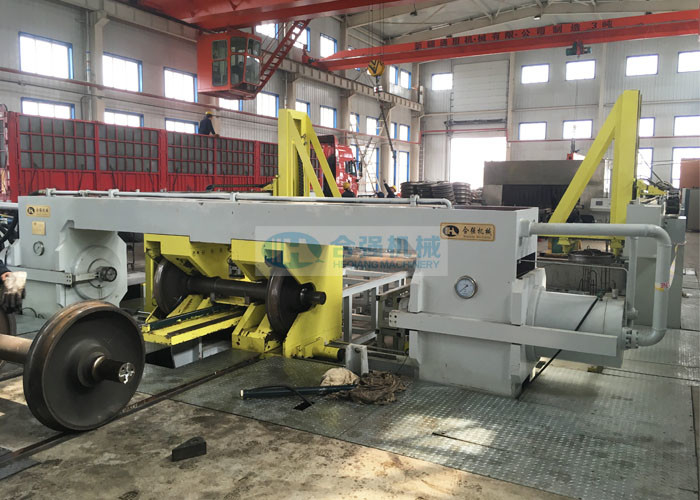

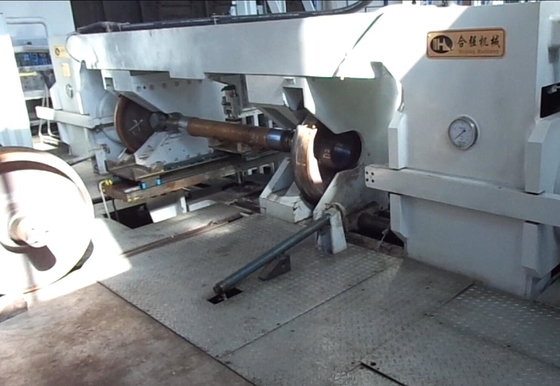

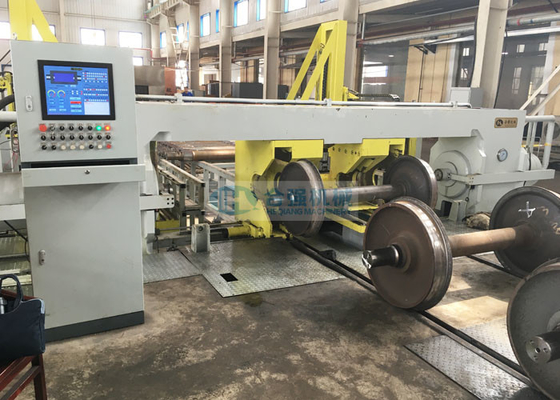

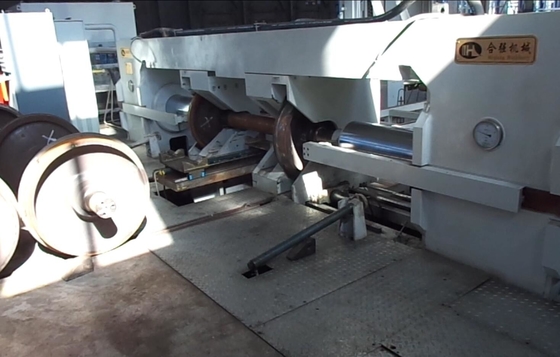

Yük Arabası Tekerlek Seti Otomatik Sökme Hücre Tekerleği Sökme Hattı
Uygulama kapsamı:
Bu Otomatik Tekerlek Sökme Hücresi (Tekerlek demontaj hattı) yük vagonu tekerlek takımlarının (tekerlekler ve fren diski) demontaj işlerinde kullanılır.
Tekerlek Takımı Sökme Hücresi şunlardan oluşur:
Operasyon prosedürü:

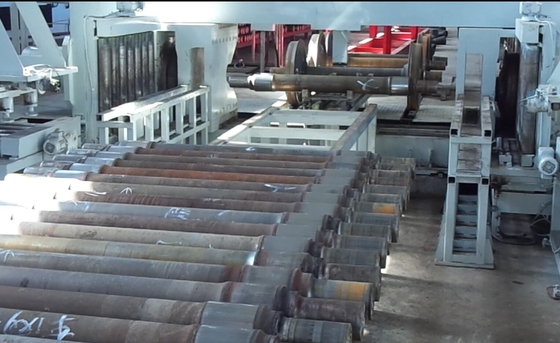

İlk olarak, tekerlek takımı presinin hareketli bölme cihazları, ayarlanan konuma hareket eder → Tekerlek takımı, yükleme arabasının üzerine yuvarlanır ve araba, tekerlek takımını prese iletir ve tekerlekleri, bölme cihazlarına yerleştirmesini sağlar → Araba, presten çıkar. → Pres ramları, tekerlekleri ve fren diskini sökmek için uzanır.→ Bölme tertibatları geri çekilir ve sökülen tekerlekler tekerlek devrilme makinesinin üzerine yuvarlanır, devrilir ve istiflenir ve vinçle kaldırılır.→ Bu sırada araba, sökülen dingili almaya gider ve dingil depolama rafına gönderir ve vinç tarafından kaldırılır.
Wheelset Press'in teknik parametreleri:
baskı kuvveti | 4000 kN |
Ram silindiri | Çift kafalı silindirler |
Maksimum piston stroku | 1100 mm |
Üst ve alt kiriş arasındaki boşluk | 1000 mm |
Ram silindiri algılama doğruluğu | 0,01 mm |
Maksimum merkez yükü | 8000 kg |
Hidrolik sistem basıncı | ≤31.5 MPa |
Ana güçkaynağı | 3 fazlı, AC, 380V/50HZ |
Yardımcı güç | DC 24V |
Toplam kurulu güç | 100 kW |
Basınç sensörü doğruluğu | ≤ %0.5FS |
Tekerlek takımı presinin döngü süresi | ≤ 3 dk |
Tekerleğin devrilmesi için çevrim süresi | 10'lar |
Manipülatör için döngü süresi çarkı istifle | 20'ler |
Tüm sökme işlemi için döngü süresi | ≤ 5 dk |
Kontrol modu | PLC + endüstriyel bilgisayar |
Makina ağırlığı | Yaklaşık 40 ton |
Yer değiştirme sensörü doğruluğu | 0,014 mm |
Uygulanabilir tekerlek seti bilgileri: | |
Tekerlek çapı | Φ760 ~ Φ940 mm |
aks uzunluğu | 2100 ~ 2300 mm |
Aks gövdesi çapı | Φ170 ~ Φ180 mm |
Aks muylu çapı | Φ120 ~ Φ150 mm |
Tekerlek yuvası çapı | Φ180 ~ Φ200 mm |
Fren diski çapı | Φ640 mm |
(*Yukarıdaki parametreler gösterge niteliğindedir ve müşterinin gereksinimlerine göre değiştirilebilir.)
Wheelset Press'in Performans Özellikleri:
Hubei Heqiang'a Genel Bakış:
Hubei Heqiang Machinery, Çin'deki tekerlek seti pres makinelerinin lider üreticisidir.Demiryolu ve diğer ilgili endüstrilerde mevcut olan en gelişmiş tekerlek takımı presleme ekipmanını sunar.Tekerlek takımı presleri, aks üzerindeki tüm elemanları (tekerlek diskleri, fren diskleri, dişliler ve yataklar) takmak ve sökmek için kullanılır.Seçenek ve 200 ila 800 ton arasında kapasite aralığı için hem tek hem de çift silindirli versiyon mevcuttur.Geniş makine yelpazemiz, hem bakım hem de seri üretim uygulamalarında tüm müşteri gereksinimlerini karşılayabilir.
Tam otomatik çift silindirli tekerlek presimiz, bugün piyasada bulunan en gelişmiş tekerlek pres makinesidir.200 ila 500 ton arasında değişen kapasitelerde mevcuttur.Bu makine, yüksek teknolojili bir servo sistem kullanan son teknoloji ölçüm sistemimiz ve her bir tekerlek seti bileşenini yüksek hassasiyetle konumlandırmak için bir dizi analog lazer ölçüm cihazı ile birlikte makinenin her iki tarafında tam olarak konumlandırılmış bir silindire sahiptir. hassas.Tüm takımlar özeldir ve çok çeşitli tekerlek seti bileşenlerini ve konfigürasyonlarını güvenli bir şekilde barındırmak için kolayca değiştirilir.Montaj işlemi tamamlandıktan sonra tekerlek sırt sırta, eksenel salgı ve radyal salgı ölçümleri yapmak için makine ile birlikte isteğe bağlı olarak bir döndürme cihazı tedarik edilir.
İşbirliği iletişim:
Tekerlek takımı preslerimizle veya gerekli herhangi bir yardımla ilgileniyorsanız, daha fazla bilgi için lütfen bizimle iletişime geçmekten çekinmeyin.
