180 ° Döner Destek Arabalı 315 Ton Metro Tekerlek Presi
|
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Uygulama: | Metro depoları | kullanım: | Tekerlek takımlarını monte edin ve sökün |
|---|---|---|---|
| baskı kuvveti: | 3150kn | Ram silindiri: | Çift silindir |
| Tekerlek takımı destek arabası: | Maksimum 3000kg kapasiteli bir set | Arabanın dönüş açısı: | 180 ° |
| Uygulanabilir aks uzunluğu: | 1700 ~ 2500 mm | Uygulanabilir tekerlek çapı: | Φ740 ~ Φ1120 mm |
| Vurgulamak: | Metro Wheelset Press,315T Wheelset Press,Wheelset Mount and dismount presi |
||

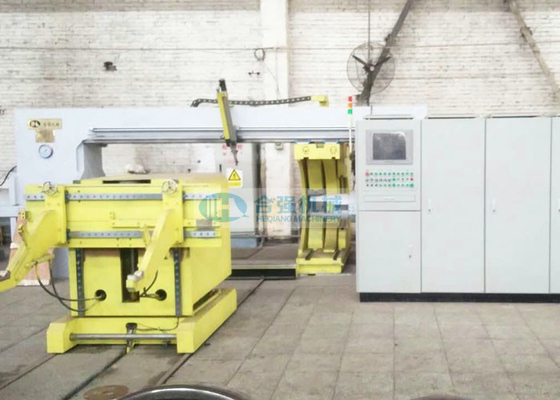

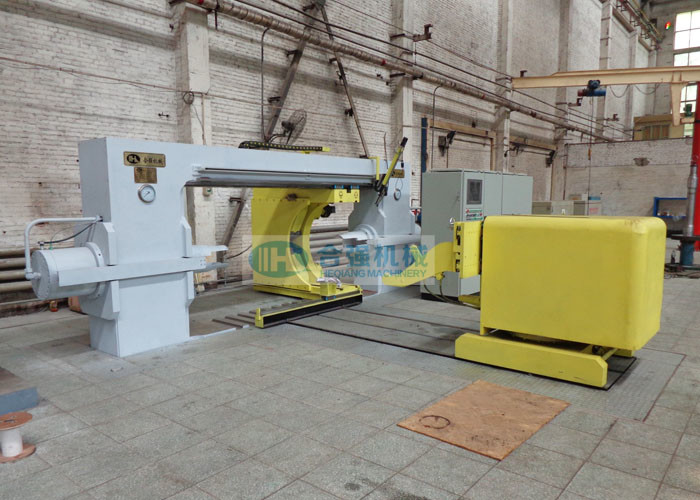

180 ° Döner Destek Arabası ile 315t Otomatik Metro Tekerlek Seti Presi
Uygulama kapsamı:
Bu 315 tonluk otomatik tekerlek takımı presi A ve B tipi metro araçlarının tekerlek takımı tekerleklerini ve dişlilerini monte edin ve sökün.Alçak tabanlı araçların tekerlek takımlarının montaj ve demontaj işleri için de geçerlidir.Presleme eğrisini (Basınç - yer değiştirme, basınç - zaman) gerekli formatta oluşturabilir, kaydedebilir, kaydedebilir ve yazdırabilir.Tüm presleme prosedürlerini tamamlamak için yalnızca bir operatöre ihtiyaç duyar.
Teknik parametreler:
| baskı kuvveti | 315 ton |
| Ram silindiri | Çift silindir |
| Maksimum koç vuruşu | 900mm |
| Ram yaklaşma hızı | 12~25 mm/sn, ayarlanabilir |
| Ram basma hızı | 0~2 mm/sn, ayarlanabilir |
| Merkezleme cihazlarının maksimum yükü | 10000 kg |
| Tekerlek Takımı Destek Arabası | 3000 kg maksimum yük ile 1 takım |
| Arabanın dönüş açısı | 180 derece |
| Hidrolik sistem basıncı | Maksimum 31,5 MPa |
| Ana güçkaynağı | 3 fazlı, AC, 380V/50HZ |
| Kurulu güç | 30 kW |
| Kurulum alanı gerekli | Yaklaşık 6000x7000 mm |
| İç mesafe kontrol doğruluğu | Daha az ±0,3 mm |
| Tekerlek konum farkı kontrol doğruluğu | 0,5 mm'den az |
| Ram konumlandırma doğruluğu | Daha az ±0,04 mm |
| Basınç sensörü doğruluğu | %0.25 FS'den fazla değil |
| Yer değiştirme sensörü doğruluğu | 0,01 mm'den fazla değil |
| Silindirlerin merkez hattının eş merkezliliği | 0,3 mm'den fazla değil |
| Tekerlek ağırlığı | 3000 kg |
| Uygulanabilir aks uzunluğu | 1700 ~ 2500 mm |
| Uygulanabilir aks gövdesi çapı | Φ150 ~ Φ180 mm |
| Uygulanabilir tekerlek çapı | Φ740 ~ Φ1120 mm |
| Uygulanabilir tekerlek koltuğu çapı | Φ185 ~ Φ195 mm |
| Uygulanabilir tekerlek göbeği çapı | Φ200 ~ Φ400 mm |
(*Yukarıdaki parametreler gösterge niteliğindedir ve müşterinin gereksinimlerine göre değiştirilebilir.)
Makine özellikleri:
- Tekerlek pres makinesi yatay bir hidrolik tekerlek presidir ve bir temel çukuruna kurulacaktır.
- Wheelset presi, dingili döndürmeden aynı dingil üzerine her iki tekerleği aynı anda takıp/sökebilir.
- Aksı ters çevirmeden 2 tekerlek diskini takmak/sökmek için bir konumlandırma.
- Montaj ve demontaj için çift uçlu silindirler.
- Sökme için tekerlekleri, dişlileri veya fren disklerini bloke etmek için 2 adet değiştirilebilir ara parçaya sahip hareketli kaydırma cihazı.Çin'deki orijinal patent.
- Genel Portal çerçeve yapısı tasarımı, yüksek mukavemet, iyi sertlik ve daha az deformasyon ile.
- Merkez deliği konumlandırma için iki ram silindirinin her iki ucunda özel patentli merkezleme cihazları.Merkez, tekerlek takımı konumlandırması için aksın her iki ucunun merkez deliğine girebilir.Tüm çalışma süreci boyunca, aks merkez deliğine zarar vermeden ve aksın bozulmasını önleyerek, ram uç yüzünü aks uç yüzü ile tam olarak eşleştirmek için aks merkez hattının iki ram silindir merkez hattı ile tamamen eşmerkezli olmasını sağlayabilir.
- Yüksek presleme doğruluğu ile tekerlek montajı için Benzersiz Buluş patentli silindirik şahmerdan.
- Tekerlek takımı ön montajı ve presten yükleme/boşaltma için Döner destek arabası.Montaj/demontaj işlemi sırasında presten çıkacaktır.
- Tüm montaj/sökme işlemi sırasında dişli kutusunu desteklemek için bir dişli kutusu desteği.
- Makine tüm süreci takip edebilir ve kontrol edebilir, presleme durumunu tespit edebilir.
tekerlek seti ve endüstriyel bilgisayar aracılığıyla analiz edin ve işleyin.Basınca karşı yer değiştirme eğrisini ve diğer sonuçları ekrana ve yazıcıya aktarabilir. - Makine, güvenli ve güvenilir çalışmayı sağlamak için akustik ışık alarmı ile tasarlanmıştır.
- Seçenek olarak yüksek basınçlı yağ enjeksiyon pompası mevcuttur;
Hubei Heqiang'a Genel Bakış:
Hubei Heqiang Machinery, Çin'deki tekerlek seti pres makinelerinin lider üreticisidir.Şu anda Çin pazarının %80'inden fazlasını kapsıyor.Demiryolu ve diğer ilgili endüstrilerde mevcut olan en gelişmiş tekerlek takımı presleme ekipmanını sunuyoruz.Tekerlek takımı presleri, aks üzerindeki tüm elemanların (tekerlek diskleri, fren diskleri, dişliler ve yataklar) takılması ve sökülmesi için kullanılır.Opsiyon ve kapasite aralığı 200 ila 800 ton arasında hem tek hem de çift silindirli versiyon mevcuttur.Geniş makine yelpazemiz, hem bakım hem de seri üretim uygulamalarında tüm müşteri gereksinimlerini karşılayabilir.
Tam otomatik çift silindirli tekerlek presimiz, bugün piyasada bulunan en gelişmiş tekerlek pres makinesidir.200 ila 500 ton arasında değişen kapasitelerde mevcuttur.Bu makine, yüksek teknolojili bir servo sistem kullanan son teknoloji ölçüm sistemimiz ve her bir tekerlek seti bileşenini yüksek hassasiyetle konumlandırmak için bir dizi analog lazer ölçüm cihazı ile birlikte makinenin her iki tarafında tam olarak konumlandırılmış bir silindire sahiptir. hassas.Tüm takımlar özeldir ve çok çeşitli tekerlek seti bileşenlerini ve konfigürasyonlarını güvenli bir şekilde barındırmak için kolayca değiştirilir.Montaj işlemi tamamlandıktan sonra tekerlek sırt sırta, eksenel salgı ve radyal salgı ölçümleri yapmak için makine ile birlikte isteğe bağlı olarak bir döndürme cihazı tedarik edilir.
İşbirliği iletişim:
Tekerlek takımı preslerimizle veya gerekli herhangi bir yardımla ilgileniyorsanız, daha fazla bilgi için lütfen bizimle iletişime geçin!
