Tekerlek Fren Disk Civata Montaj Makinesi

Lokomotif Fren Diski Montajı İçin Demiryolu Atölyesi Ekipmanları

Uygulama kapsamı:
Bu tekerlek fren diski cıvata montaj makinesi, esas olarak demiryolu lokomotif tekerlekleri ve fren diski bağlantı cıvatalarının otomatik montaj işi için kullanılır.Kontrol sistemi, operasyonu gerçek zamanlı olarak izleyebilir ve montaj verilerini kaydedebilir, kaydedebilir ve dışa aktarabilir.

Teknik parametreler:

(* Ayrıntı parametreleri, müşterinin gerçek gereksinimlerine göre ayarlanabilir.)

Ana Özellikler:

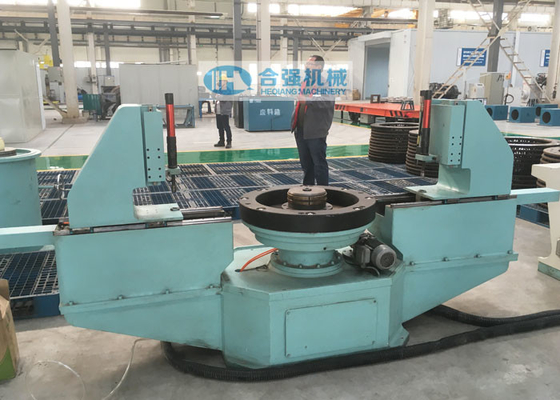

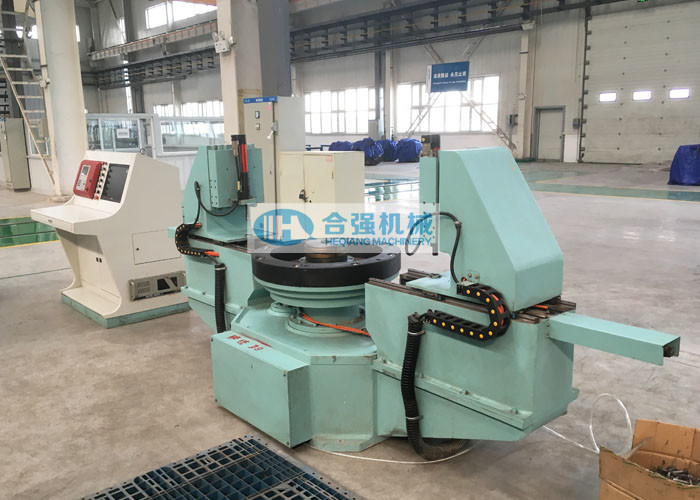

• Makine ağırlıklı olarak makine gövdesi, eletrik anahtar, döner tabla, tahrik sistemi, merkezleme ve kilitleme cihazı, ilk konumlandırma cihazı, konumlandırma mekanizması, eklektri kontrol sistemi vb.
• Montaj süreci: önce fren diskli önceden monte edilmiş tekerleği döner tablaya kaldırın,döner tabla, tekerlek deliğini otomatik olarak konumlandıracak ve genişletecek ve sabitleyecektir, ardından ilk konumlandırma cihazının fişi fren diski yüzeyine dayanacak, fren diski döner tabla ile yavaşça dönecektir, ilk konumlandırma cihazının fişi kuvvet altında cıvata deliğine sokulduğunda, bu anda döner tabla dönmeyi durduracak ve tekerlek fren diski ilk konumlandırması tamamlanmış olacaktır.Bundan sonra döner tabla, alt tabla ile birlikte elektrik anahtarının altına doğru döner ve platformun her iki tarafındaki civatalar elektrik anahtarı çalıştırılmadan önce sıkıştırılır, civata deliğindeki civatalar önce uçlanacaktır.Sonraelektrik anahtarı jacked, the elektrik anahtarıaşağı hareket eder ve civataları takmaya başlar.Bir çift cıvata monte edildikten sonra, döner tabla, tüm cıvatalar birleştirilene kadar önceden programlanmış sıraya göre bir sonraki cıvata çiftinin montajına gitmek için döner.Cıvatalar takıldıktan sonra, döner tabla orijinal konumuna geri döner ve monte edilen tekerlek fren diski kaldırılarak tekerlek ve fren diskinin montaj işi tamamlanır.
• Makine, tekerleği otomatik olarak konumlandırabilir, makineye uyması için tekerleği manuel olarak döndürmeye gerek yoktur.
• Makine, otomatik konumlandırma ve sıkma işlevine sahiptir.Tüm cıvataların montajını otomatik olarak tamamlamak için tek seferlik yükleme.
• Tüm montaj işini tamamlamak için yalnızca bir operatör gerekir.

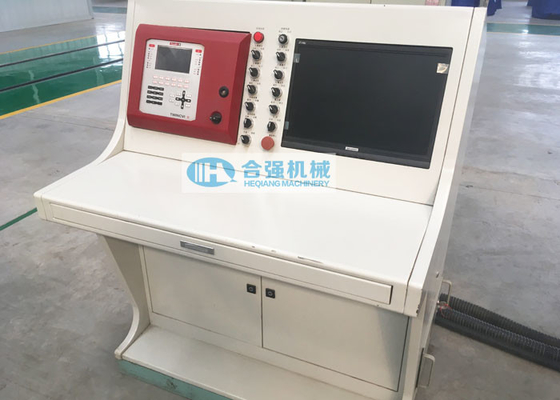

• Operasyonu kontrol etmek ve izlemek için Siemens PLC ve AdvanTech endüstriyel bilgisayar.
• Ekipman ve aletlerin metal aksamları, işleme yüzeyi ve elektrokaplama yüzeyi hariç paslanmaz ve boyanmıştır.

Teknik belgeler:
İngilizce olarak basılı kopya ve elektronik kopya olarak teslim edilirken makine ile birlikte aşağıdaki teknik belgeler sağlanacaktır (teslimattan önce alıcıya E-kopya verin):

• İşletme ve bakım talimatı kılavuzu;
• Genel düzenleme çizimi, Elektrik şematik diyagramı;
• Temel çizimi;
• Yedek parça listesi, Özel alet listesi;
• Ürün sertifikası / Fabrika Kabul Sertifikası vb.
