135Nm Torklu Demiryolu Otomatik Cıvata Sıkma Makinesi

135Nm Torklu Demiryolu Tekerlek Fren Disk Cıvatası Otomatik Sıkma Makinesi, Demiryolu Atölyesi Ekipmanları


Uygulama kapsamı:
Bu tekerlek fren diski cıvata sıkma makinesi, esas olarak demiryolu lokomotif tekerlekleri ve fren diski bağlantı cıvatalarının sıkılması için kullanılır.Kontrol sistemi gerçek zamanlı çalışmayı izleyebilir ve sıkma verilerini (tork ve açı) ve sıkma eğrisini kaydedebilir, kaydedebilir ve dışa aktarabilir.


Teknik parametreler:

(* Ayrıntı parametreleri, müşterinin gerçek gereksinimlerine göre ayarlanabilir.)

Ana Özellikler:

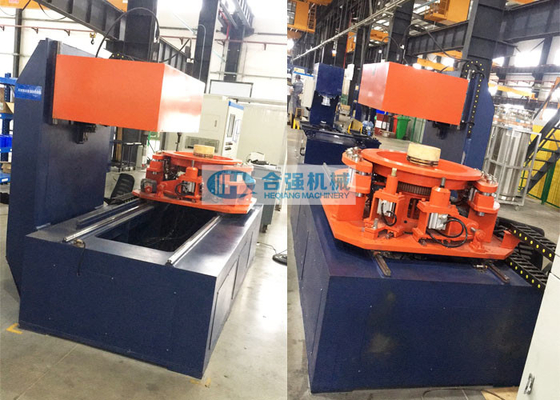

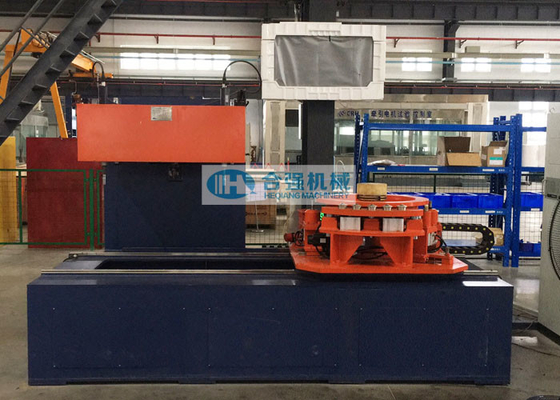

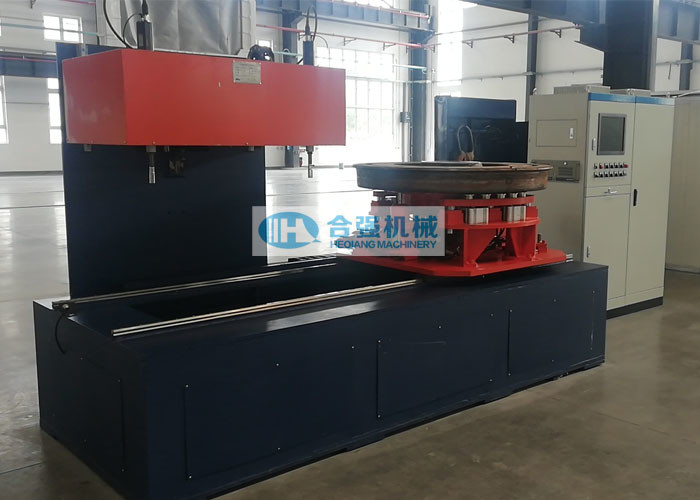

• Sıkma makinesi esas olarak makine gövdesi, çift sıkma milleri, döner konumlandırma tablası, vidalı sıkıştırma cihazı, ilk konumlandırma cihazı ve eklektri kontrol sisteminden oluşur.
• Sıkma işlemi: önce önceden monte edilmiş tekerlek fren diskini döner konumlandırma tablasına kaldırın, döner konumlandırma tablası tekerlek deliğini otomatik olarak konumlandıracak ve genişletecek ve sabitleyecektir, ardından ilk konum cihazının fişi fren diski yüzeyine dayanacaktır, Fren diski, döner konumlandırma tablası ile yavaşça dönecek, ilk konumlandırma cihazının tapası, kuvvet altında cıvata deliğine sokulacak, bu sırada döner tabla dönmeyi durduracak ve tekerlek fren diski ilk konumlandırması tamamlanmış olacaktır.Daha sonra alt tabla ile birlikte pozisyon tablası sıkma şaftının dibine doğru dönerek platformun her iki tarafındaki civatalar sıkma tertibatı çalıştırılmadan önce sıkıştırılır, civata deliğindeki civatalar önce uçlanacaktır.Sıkma tertibatı krikoyla kaldırıldıktan sonra, sıkma mili tertibatı aşağı hareket eder ve civataları sıkmaya başlar.Bir çift cıvata vidalandıktan sonra, döner tabla, tüm cıvatalar sıkılana kadar önceden programlanmış sıraya göre bir sonraki cıvata çiftinin sıkılmasına gitmek için döner.Cıvatalar sıkıldıktan sonra, döner tabla orijinal konumuna geri döner ve bir tekerlek freni disk cıvatasının sıkma işini tamamlamak için sıkıştırılmış tekerlek freni diski kaldırılır.
• Otomatik sıkma: iş parçası bilgisi girildikten sonra, kontrol sistemi otomatik olarak ilgili sıkma programını çağırır ve asıl iş parçasının çağrılan programla eşleşip eşleşmediğine karar verir.
• Sıkma işlemi sırasında, kontrol sistemi işlemi gerçek zamanlı olarak izleyebilir ve sıkma verilerini (tork ve açı) ve sıkma eğrisini kaydedebilir, kaydedebilir ve dışa aktarabilir.
• Sıkma milinin ileri ve geri dönüş fonksiyonları vardır.Sıkma rogramını düzenleyerek dönüş yönü değiştirilebilir.
• Kontrol sistemi, sıkmanın uygun olup olmadığına otomatik olarak karar verebilir ve sıkma arızası durumunda alarm verir.
• Tüm sıkma prosedürlerini tamamlamak için yalnızca bir operatör gerekir.
• Operasyonu kontrol etmek ve izlemek için Siemens PLC ve AdvanTech endüstriyel bilgisayar.


Teknik belgeler:
İngilizce dilinde basılı kopya ve elektronik kopya olarak teslim edildiğinde tekerlek dişli pres makinesi ile birlikte aşağıdaki teknik belgeler sağlanacaktır (teslimattan önce alıcıya E-kopya sağlayın):

• İşletme ve bakım talimatı kılavuzu;
• Genel düzenleme çizimi, Elektrik şematik diyagramı;
• Temel çizimi;
• Yedek parça listesi, Özel alet listesi;
• Ürün sertifikası / Fabrika Kabul Sertifikası vb.
