Alüminyum 4m / Min Sac Bükme Rulo Makinesi Siemens PLC 20MPa
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Plaka Bükme Makinası | kullanım: | Alüminyum bükme |
|---|---|---|---|
| Plaka kalınlığı: | Maksimum 15 mm | Plaka genişliği: | Maksimum 2000 mm |
| İş rulosu miktarı: | 4 adet | İş rulosu malzemesi: | 42CrMo dövme |
| İşlev: | Ön Bükme, Bükme ve Sarma | İşletim sistemi: | PLC ve dokunmatik ekran |
| Vurgulamak: | 4m / Min Sac Bükme Rulo Makinası,PLC Sac Bükme Rulo Makinası,20MPa Plaka Bükme Haddeleme Makinası |
||

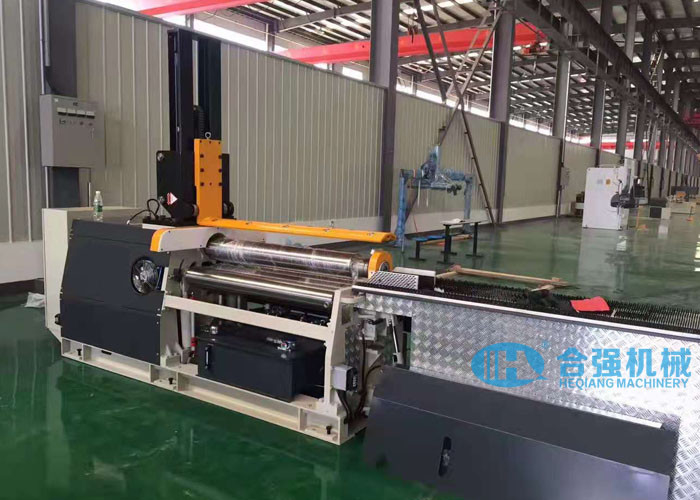

Üst Destek Siemens PLC ile 4 Rulo Alüminyum Levha Bükme Makinesi
Teknik parametreler:
| Makine tipi | 4-rulo plaka bükme makinesi |
| Model numarası. | HQW12-15x2000 |
| İş rulosu miktarı | 4 adet |
| Maksimum plaka kalınlığı | 15 mm |
| Maksimum plaka ön bükme kalınlığı | 15 mm |
| Maksimum plaka genişliği | 2000 mm |
| Üst rulo çapı | 220 mm (1 adet) |
| Alt rulo çapı | 200 mm (1 adet) |
| Yan ruloların çapı | 160 mm (2 adet) |
| İş rulolarının malzemesi | 42CrMo dövme parçası |
| Plaka verim sınırı | 245 MPa |
| haddeleme çapı | 1600 ~ 4000 mm |
| Artık düz kenar uzunluğu | 1.5 kat plaka kalınlığı |
| Plaka haddeleme hızı | Yaklaşık 4m/dak |
| Hidrolik sistemin maksimum basıncı | 20MPa |
| İş merdanelerinin sürüş modu | Hidrolik motor + Planet dişli redüktörü |
| İş rulolarının kaldırılması | Hidrolik kaldırma |
*Yukarıdaki parametreler gösterge niteliğindedir ve müşterilerin gerçek gereksinimlerine göre değiştirilebilir.)
Makine Özellikleri:
- 4 rulolu levha bükme haddeleme makinesi, ön bükme ve yuvarlama işlevlerine sahiptir. Esas olarak şasi, devrilme yan çerçeve, sabit yan çerçeve, 4 iş rulosu, sürüş cihazı, alt ve yan ruloların kaldırma cihazı, devrilme cihazı, üstten oluşur. rulo denge cihazı, hidrolik sistem, elektrik kontrol sistemi, Üst Destek vb.
- Üst ve alt silindirler tahrik silindirleridir.Hidrolik motor, üst ve alt silindirler ile birbirine geçen planet redüktör sayesinde, güç, plaka bükme için torklar sağlayacaktır.
- Alt silindir, plakayı sıkıştırmak için dikey olarak hareket edebilir.Yan silindirler, alt silindirin her iki tarafında sağlanır.Çapraz kaldırma hareketi için hidrolik silindirler ile tahrik edilebilir.
- Dört silindirin tamamı oynak makaralı rulmanlar kullanır.Bu makinenin avantajı, plaka uçlarının ön deformasyonunu tamamlayabilmesi ve yardımcı cihazlar yardımı olmadan silindirik ve yay şekillerini tek seferde yuvarlayabilmesidir.Ayrıca, kalan küçük düz kenarlarla metal sac üzerinde belirli şekillendirme ve tesviye işlerini de yapabilir.
- Alt ve yan silindirlerin kaldırılması hidrolik silindirler tarafından tahrik edilir.Yük altında yavaş kaldırırken yüksüzken hızlı kaldırma.
- Makine, çelik levhanın kaymasını önleyecek önlemlerle donatılmıştır.Her motor bir ani frenle donatılmıştır, böylece silindir bükme sırasında doğru şekilde dönmeyi durdurabilir, plaka ucunun hassas bir şekilde konumlandırılmasını sağlayabilir ve plakanın makineden kaymasını önleyebilir ve kalan düz kenarları en aza indirebilir.
- Bükülmüş silindirik şekli desteklemek için üst destek ile.
- Siemens PLC NC sistemi
- Plaka bükme ve sarma işlevi ile.
